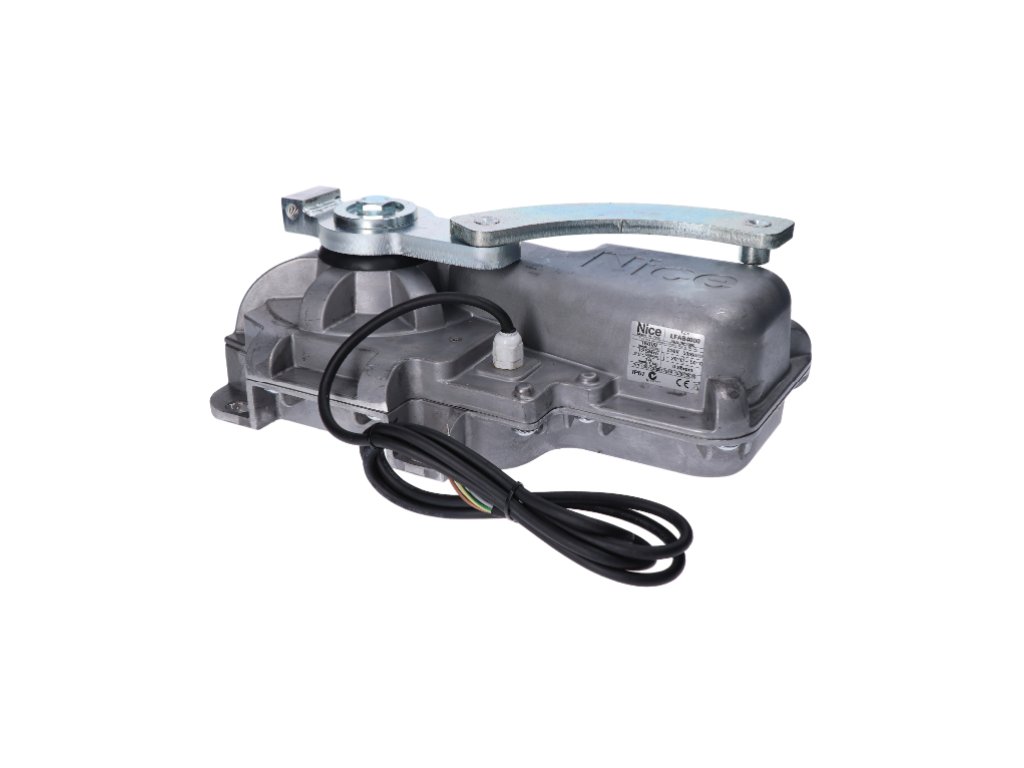

NICE L-Fab LFAB4000 - samostatný podzemní pohon pro křídlovou bránu do křídla 4m/650kg

Podzemní pohon NICE L-Fab LFAB4000 je určen pro automatizaci křídlových bran do délky jednoho křídla 4 m a hmotnosti až 650 kg. Přesné hodnoty naleznete v části Limity používání jednotky.

Podzemní pohon se používá především v situacích, kdy:

• Není tam místo pro rameno - není tam kam umístit standardní rameno nebo kloubový pohon, protože je tam např. zeď, plot, zeď nebo otvor pro bránu.
• Chcete čistý design - při pohledu na bránu zvenčí a zevnitř je vidět pouze povrch brány, pohon je skryt dole u sloupku pod závěsy.
• Chcete otevírání na velký úhel – pohon dokáže otevírat bránu na 110°, nebo s použitím doplňkového příslušenství až na 360°.

Pohon má elektromotor s napájením 230 V, takže je vhodný pro brány s plnými panely ve větrném prostředí.

V pohonu je velmi redukovaný převod, takže elektromotor točí hodně otáček, ale osa otáčení pohonu se otočí pouze 0,65krát za minutu. Pohon tak dokáže pohnout i velmi těžkou bránou. Při otevření do úhlu 90° je to čtvrtina času, takže otevření brány do úhlu 90° trvá přibližně 23 sekund.

Konstrukce pohonu

Pohon má kovové tělo se stupněm krytí IP67 (tzn. že pohon lze dočasně ponořit do vody). K pohonu se dodává také 2 m dlouhý přívodní kabel.

Kompatibilní řídicí jednotka

Samotný pohon v podstatě nedělá nic jiného, než že se otáčí doprava/doleva v závislosti na uvolnění výkonu z řídicí jednotky. Pohon NICE L-Fab LFAB4000 je kompatibilní s řídicí jednotkou MC800.

Kompatibilita s boxem

Proto musí být podzemní pohon namontován v základové skříni. Pro pohon jsou k dispozici dvě základní skříně, které jsou až na konstrukční materiál zcela identické:

• Ocel s kataforézním lakováním (ponořením) - LFABBOX4
• Nerezový (INOX) - LFABBOX4I

Omezení používání jednotky

Každá brána má svou délku křídla (a tedy i páky) a hmotnost (a tedy i sílu tahu páky) a každý pohon má své limity. Pohon NICE L-FAB4000 je použitelný pro délky křídel a hmotnosti vrat, jak je znázorněno vlevo.

Závěsy brány musí být axiální - tj. osa otáčení závěsu křídla musí být po celou dobu otáčení "na stejném místě". Také osa otáčení rukojeti na krabici musí být shodná s osou otáčení křídla.

Koncové spínače a zarážky

Jeden koncový doraz se dodává s pohonem, druhý se dodává společně se základní skříní. Maximální úhel otevření pohonu L-Fab je 110°, tento úhel můžete přesně nastavit pomocí koncových zarážek bez použití koncových zarážek na zemi nebo na stěně.

S použitím doplňkového příslušenství NICE BMA1 můžete otevřít křídlo pomocí ozubeného kolečka a řetězu na libovolný úhel (až do 360°), samozřejmě pro přesný úhel otevření je v tomto případě potřeba umístit vnější doraz.

Výpadek proudu

Jeden z odblokovacích mechanismů (v případě výpadku proudu pro ruční pohyb křídla brány) je nutný pro pohon:

• NICE BMA3 – odblokování pomocí páky s hvězdicovou objímkou (praktické)

360°:

Zobrazení na celou obrazovku 360°

Příručky a manuály k pohonu

Pohon NICE L-Fab LFAB4000 byl dříve označován jako NICE Big-Metro BM4000.
