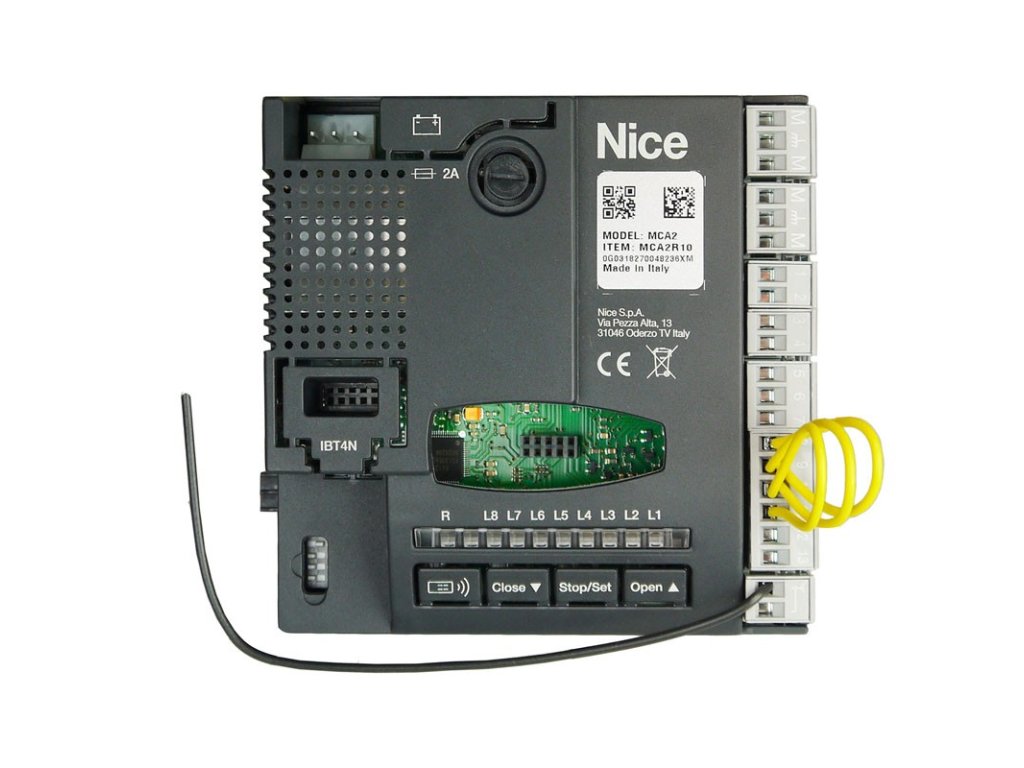

NICE MCA2R10 - náhradní řídicí jednotka pro ústřednu NICE MC424LR10 s vestavěným prodloužením

Náhradní řídicí jednotka NICE MCA2R10 se zabudovaným přijímačem pro řídicí centrálu NICE MC424LR10.

Nová řídicí jednotka MCA2R10

Nová řídicí jednotka MCA2R10 nahrazuje řídicí jednotku MCA2, přičemž je kompatibilní s následujícími motory: WG2024, WG3524, WG4024, WG5024, TOO3024, TOO4524 a XME2024.

Změny v řídicí jednotce NICE MCA2R10

• výstup motoru M1 byl přesunut na stranu, kde je umístěn výstup motoru M2, takže se číslování svorek posunulo o tři dolů, ale logika zůstala stejná (tj. svorka 8 funguje stejně jako původní svorka 11).
• řídicí jednotka má nyní vestavěný přijímač rádiového signálu (se samostatným párovacím tlačítkem) s kapacitou pro 100 vysílačů
• bylo změněno zapojení mezi transformátorem a řídicí jednotkou, původně byl 24V AC výstup z transformátoru připojen k usměrňovači a odtud 24V DC k řídicí jednotce, nyní je výstup z transformátoru připojen přímo k řídicí jednotce a usměrňovač je zabudován přímo v ní
• přidány 4 přepínače DIP pro výběr modelu pohonu
• přibyl konektor pro adaptér IBT4N (pro O-View nebo Wi-Fi modul IT4WIFI) - původně na řídicí jednotce vůbec nebyl a na jiných byl označován BUS T4
• krokový konektor P.P. (Passo-Passo) byl přejmenován na SbS (Step-By-Step)
• konektor S.C.A. (Segnale Cancello Aperto) byl přejmenován na OGI (Open Gate Indicator)
• barva LED indikující bezporuchový provoz se změní z červené na zelenou

UPOZORNĚNÍ

Všechny postupy programování se liší od starého ovladače, proto doporučujeme, abyste si před zahájením programování přečetli následující informace návod k použití. Ve srovnání se starou verzí se není čeho obávat, programování je jednodušší a umožňuje více funkcí. Díky tomu je také resetování řídicí jednotky snadné.

VÝMĚNA STARÉ ŘÍDICÍ JEDNOTKY MCA2 ZA NOVOU MCA2R10
