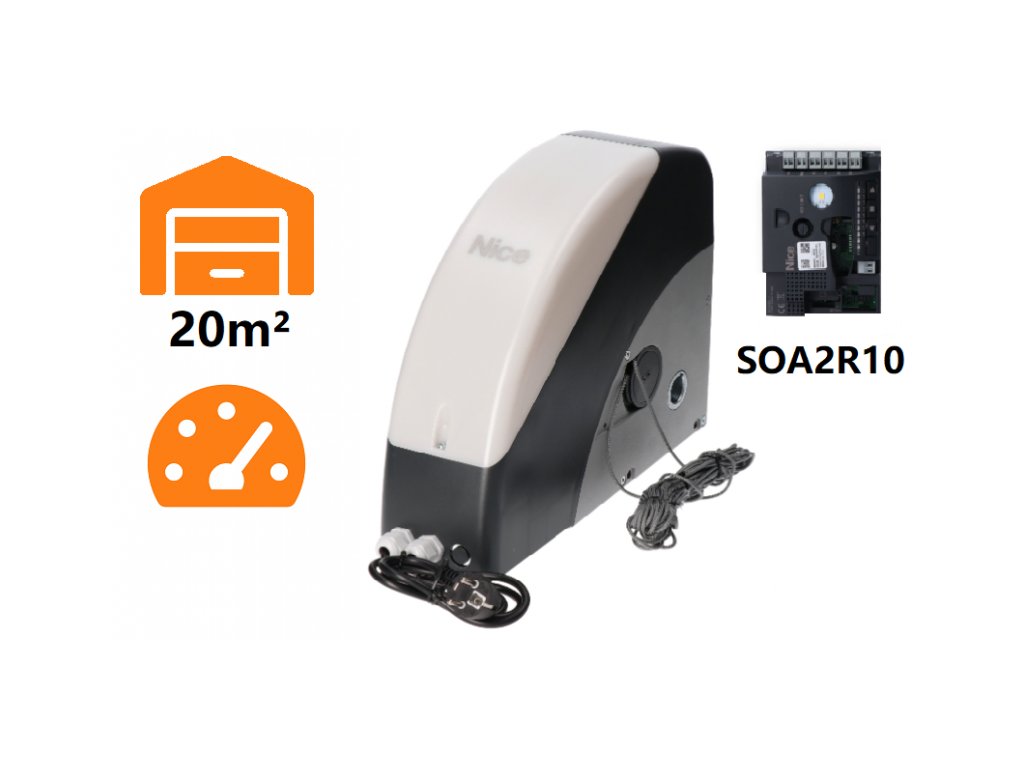

NICE Soon SO2000 - pohon sekčních garážových vrat do plochy Max. 20m2 a výšky max. 20m2 5m
Nevratné. IP40. 24V. Rychlost 30 otáček za minutu. Absolutní snímač. Plocha do 20 m2. Výška až 5 m.
Pohon NICE Soon SO2000 je určen pro automatizaci sekčních garážových vrat a výklopných posuvných vrat (také dvoudílných). Je vhodný pro brány do plochy 20 m² a výšky 5 m.
Má 24V elektromotor, takže je vhodný pro intenzivní používání. Vhodné pro domácí automatizaci i pro intenzivní provoz v průmyslu. Elektromotor má magnetický snímač (otáčkoměr), takže není třeba nastavovat koncové dorazy. Pohon je vybaven vestavěným přídavným osvětlením.
Otáčky motoru se zrychlí (30 ot./min.).
Součástí pohonu je řídicí jednotka NICE SOA2R10 s technologií BlueBus.
Jako volitelné příslušenství je možné dokoupit záložní baterii PS124, která při výpadku el. energie zajistí přibližně 10 manévrů brány.
Montáž pohonu
Montáž přímo na hřídel:
Pohon NICE Sumo je hřídelový, což znamená, že je namontován přímo na hřídeli sekčních vrat. Ideální pro hřídele sekčních vrat Ø25,4 mm, a díky sadě adaptérů CRA9 je použitelný i na vratech s hřídelí Ø40, Ø35 a Ø31,75 mm. K montáži na stěnu postačí držák, který je součástí balení.
Montáž pomocí převodového řetězu:
Pokud se z například prostorového důvodu pohon nedá osadit přímo na hřídel sekcionálních garážových vrat, může se osadit i mimo hřídele způsobem, kdy se na hřídel osadí ozubené kolečko CRA7, případně CRA6 (pro redukovaný převod 1:2) a toto kolečko se propojí s pohonem přes ozubené kolečko a hřídelku CRA1 pomocí převodového řetězu 1/2"x5/16" CRA3 (délka 1m) a spojky CRA2. Při osazení pohonu převodového řetězu je vhodné pro uchycení pohonu ke stěně použít sadu konzol CRA8.
Použití jako pohon závěsné brány
Při použití hřídelového pohonu pro posun závěsné posuvné brány, se do uchycovací díry pohonu nasune hřídel s ozubeným kolečkem CRA1. Tento pohon se umístí na jednu stranu průjezdu/přechodu a na druhou stranu se umístí tento napínák převodového řetězu NICE CRA5 s ložiskovým ozubeným kolečkem. Obě ozubená kolečka se propojí pomocí řetězu/řetězů CRA4 a spojek CRA2. K tomuto řetězu je připevněno výklopné křídlo brány (nebo křídla v případě dvou protilehlých křídel). V závislosti na směru otevírání je křídlo připevněno buď k horní, nebo ke spodní linii řetězového okruhu. Při automatizaci dvou protilehlých výklopných vrat je jedno křídlo umístěno na horní linii, druhé křídlo na spodní linii řetězového převodu, viz situace rozložení komponent:
Odemykání pohonu
V případě výpadku proudu lze pohon Soon odblokovat uvolněním převodovky pomocí 4m dlouhého nylonového kabelu, který je součástí pohonu.
360°:
Technické vlastnosti
| Řídící jednotka | NICE SOA2R10 |
|---|---|
| Napájení | 230 V |
| Příkon | 350 W |
| Předplatné | 1,6 A |
| Verze motoru (24,230V) | 24 V |
| Typ brány | sekce |
| Typ operace | intenzivní |
| Točivý moment | 50 Nm |
| Max. zatížení | 15 cyklů za hodinu |
| Max. plocha brány | 20 m2 |
| Pracovní teplota | -20 až + 50 °C |
Video návod k instalaci pohonu:
Doplňkové parametry
| Kategorie: | Hřídelové pohony |
|---|---|
| Hmotnost: | 10.5 kg |
