Sada pro výrobu samonosné posuvné brány do šířky průjezdu 8,5 m, ZN 98x98x5, 5 válečkových vozíků

Sada komponentů pro výrobu samonosné brány nejvyšší kvality s vysoce spolehlivými ložisky. Celá sada, včetně dvou C-profilů, je povrchově upravena - žárově pozinkována.

Poznámka: SADA je ve srovnání s jednotlivými komponenty cenově zvýhodněná. Na požádání upravíme složení SADY i DÉLKU C-PROFILU a odečteme odpovídající slevu. Pokud máte specifické přání, nebo se chcete poradit, zavolejte na 730 731 112, nebo napište na info@fortamigo.cz.

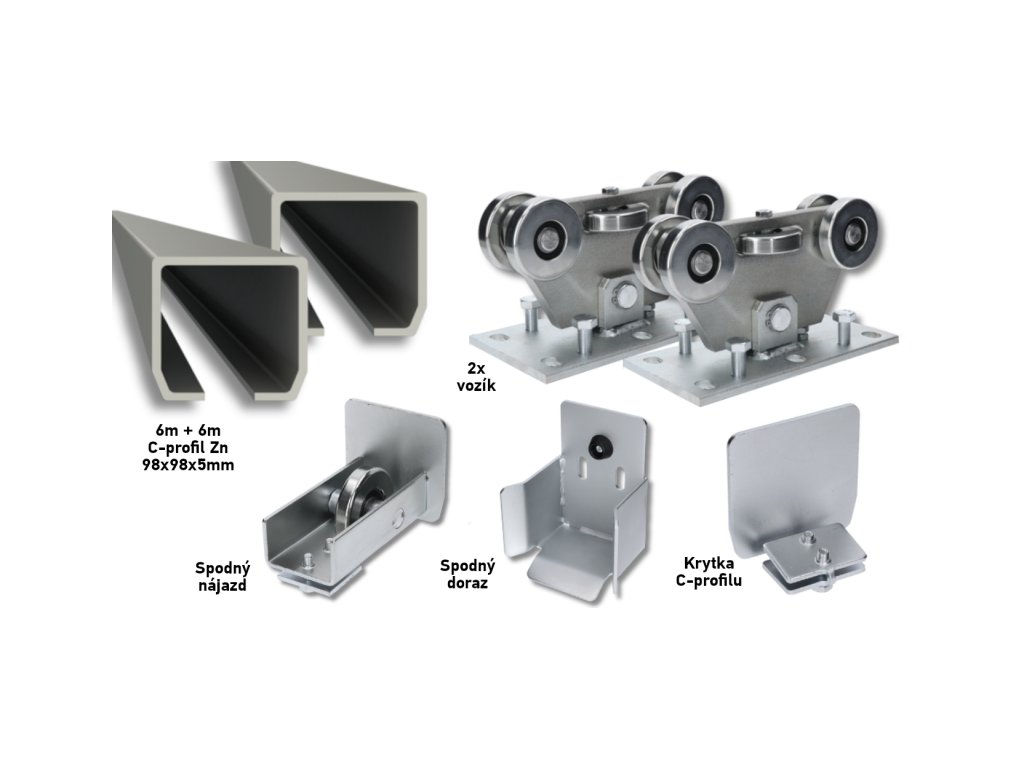

Sada SADA98-5ZN-12 obsahuje:
	2 ×	Vozík s pěti ložiskovými válečky	V-02-9
	Celokovový vozík pro samonosné posuvné brány s hmotností do 500 kg a šířkou průjezdu až 8 m. Vozík je dodáván s montážní deskou, která je součástí ceny.		Detail
	6+6 m	C-profil 98x98x5mm, žárově pozinkovaný	CP-ZN-98-1
	Silnostěnný vodicí profil ve tvaru písmene C přivařený ke spodní části brány, pomocí kterého brána jezdí na vozících ukotvených v betonovém základu. Profil má pozinkovanou povrchovou úpravu. C-profily lze svařovat.		Detail
	1 ×	Spodní nájezd	SN-1-98
	Nájezdové kolečko je namontováno na začátku C-profilu, nabíhá do spodního dorazu umístěného na dorazovém sloupku, aby se brána při zavření odlehčila.		Detail
	1 ×	Spodní doraz	DK-1-98
	Dojezdová kapsa je umístěná ve spodní části dorážecího sloupku. Odlehčuje tlakové a tahové síly působící na vozíky při zavřené bráně.		Detail
	1 ×	Kryt profilu C	SK-1-98
	Krytka C-profilu posuvné brány se instaluje na začátek, případně i na konec vodícího C-profilu. Vkládá se do C-profilu a upevňuje se k němu pomocí přítlačné desky, která se utahuje dvěma šrouby.		Detail

Doručení SADY

Všechny SADY pro posuvné brány jsou skladem, expedice zboží do 48 hodin. SADU vám doručíme přímo na vaši adresu. Platit můžete hotově při převzetí (řidiči při převzetí zboží) nebo bankovním převodem předem. Další možností je vyzvednout si sadu osobně v Novém Městě nad Váhom.

Objednávání SADY

SADU si můžete objednat:

Instalace posuvných bran pomocí komponent SADA

Se sadou posuvné brány obdržíte montážní výkres, který obsahuje doporučené rozměry betonového základu a vzorové rozměry samonosných bran.

Rádi vám poskytneme konzultaci ohledně složení vaší stavebnice nebo sestavy. Můžete:

Ve fotogalerii naleznete zákaznické realizace posuvných bran postavených na našich komponentech.

Prodloužená záruka

Všechny kovové součásti v tomto SADE podléhají 36 měsíců prodloužené záruky. Kromě kovových součástí se záruka vztahuje také na nylonové díly, zejména na ložiskové válečky vozíkukteré tvoří základ samonosného mechanismu brány.

Na veškerou automatizační elektroniku v našem obchodě poskytujeme standardní záruku 24 měsíců.

Faktura, která bude přiložena k dodanému zboží, slouží jako záruční list.

Popis SADY pro výrobu samonosné posuvné brány

Kompletní SADA pro výrobu samonosné posuvné brány do šířky průjezdu 8,5 m a maximálně do 450 kg celkové hmotnosti samonosné brány. Ucelená sada s 12 metrovým C-profilem je cenově zvýhodněná. Na vyžádání můžeme dodat C-profil řezaný na celé metry, který lze také přivařit a dosáhnout tak šířky průjezdu více než 8,5 m.

Sada obsahuje nosné vozíky pro samonosné brány s pěti válečky, kde jsou použita ložiska. Vozíky se dodávají včetně montážní desky.

Součástí sady je dále spodní doraz a nájezdové kolečko, které „odlehčují“ namáhání brány a slouží i jako dorazové a bezpečnostní prvky. Díly této SADY jsou sestaveny tak, aby nebylo nutné dokupovat další komponenty (sadu však můžete doplnit, například o vrchní doraz).

Díly této SADY jsou sestaveny tak, aby nebylo nutné dokupovat další komponenty pro ručně ovládanou bránu (sadu však můžete doplnit, například o hákový zámek nebo vrchní doraz). Pro automatizaci brány si u nás můžete dokoupit pohon brány a elektronické příslušenství (ovladače, maják, fotobunky).

Profil C je přivařen ke spodnímu rámu brány. Doporučujeme použít spodní jokl rámu brány minimálně 80x40x2mm, ostatní jokly pak 60x40, 80x40, případně větší rozměr - záleží na šířce průjezdu, celkové délce křídla brány a zamýšlené hmotnosti - poradíme vám. Rám brány musí být robustní a stabilní. Jakmile máte rám brány, namontujte vozíky na betonový základ (použijte ocelové hmoždinky, chemické kotvy nebo vozíky zabetonujte přímo do základu na závitové tyče). Rozměry betonového základu, společně s dalšími doporučenými postupy, Vám doručíme společně s výrobky, případně Vám poradíme na 00420730731112 nebo na info@fortamigo.cz.

Podrobnější informace o samonosných branách a komponentech, ze kterých lze bránu sestavit, najdete v části Často řešené situace při konstrukci posuvných bran.
