Sada pohonu pro posuvnou bránu do 400kg/8m NICE Road RD400 (B)
Pohon do 400 kg/8 m (doporučený max. 5 m), řidič.
Pohon NICE Road RD400 je určen pro posuvné brány s hmotností do 400 kg a šířkou průjezdu do 8 m (doporučená maximální délka 5 m). Má elektromechanický vypínač. Pohon je nevratný. Podrobné technické parametry ". Manuál ke stažení ».

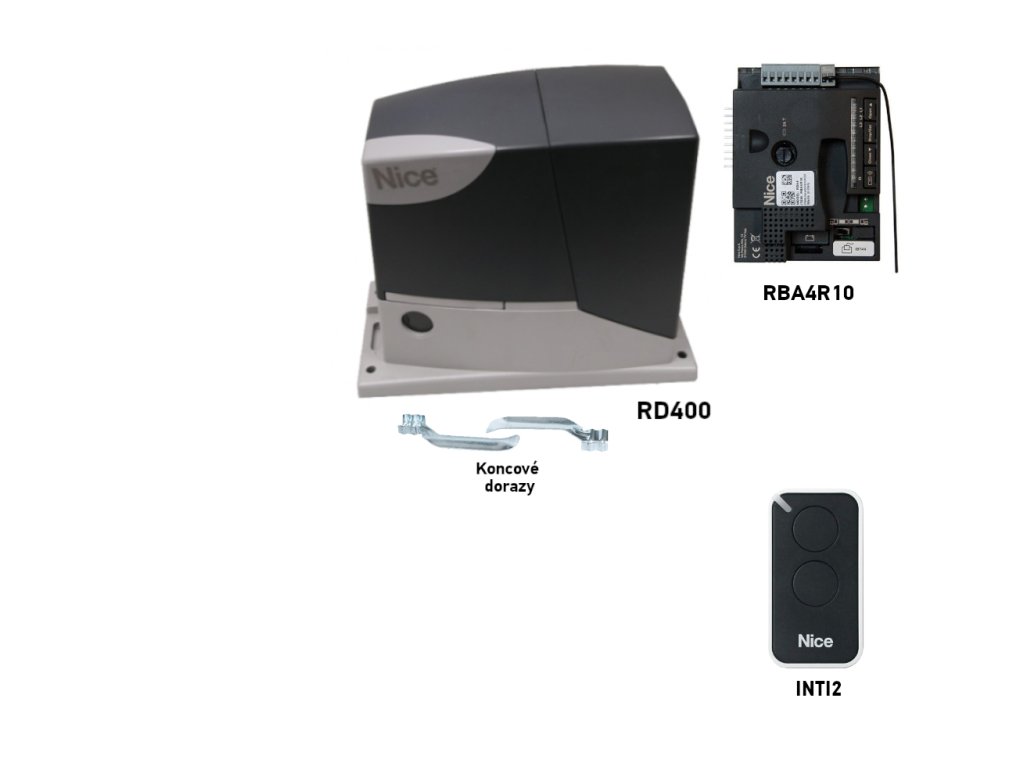

| Sada NICE-RD400-B obsahuje: | ||||
|---|---|---|---|---|
|
1 × | Drive NICE Road 400 | NICE-RD400-A | |
|
Elektromechanický pohon NICE s řídicí jednotkou RBA4R10 s vestavěným přijímačem s nosností až do celkové hmotnosti brány 400 kg.
|
Detail
|
|||
|
1 × | Dálkový ovladač NICE Era INTI2 | NICE-INTI2 | |
|
Dálkové ovládání se dvěma tlačítky pro automatické dálkové ovládání brány. Můžete jím ovládat dvě zařízení nebo zadávat dva typy příkazů jednomu zařízení. |
Detail
|
|||
|
1 × | Návod k instalaci pohonu NICE Road 400 |
Stáhnout
|
|
|
Instalační příručka pro úspěšnou instalaci s názornými nákresy zapojení, pokyny pro programování a párování. |
||||
2ks odemykací sklíčko
Koncové zastávky
(Je tento pohon pro mě vhodný?)
Srovnání s ostatními disky:
| " Slabší sada | Alternativní sada | Silnější sada " |
|---|---|---|
|
Není. |
|
|
Funkce pohonu NICE Road 400
Disk je kompaktní, bezpečný, praktický, ideální pro soukromé i firemní použití. Nárazuvzdorné pouzdro, tělo z hliníkové slitiny s epoxidovou vrstvou.
Pohon je vhodný pro automatizaci posuvných bran do hmotnosti 400 kg a délky křídla 8 m. Hodnoty platí za podmínek stanovených výrobcem, jako jsou povětrnostní podmínky, teplotní rozdíly, tuhost vrat a především snadný pohyb vrat. Ne vždy je to možné nebo to nelze vždy ovlivnit, proto doporučujeme ideální použití pohonu NICE Road RD400 pro brány ve výši 60 % těchto hodnot. Podívejte se na kapitolu Výběr pohonu pro bližší informace.
Klasické zapojení umožňuje napájet a ovládat 2 páry fotobuněk pomocí čtyřžilového kabelu.
Teplotní senzor upravuje tažnou sílu pohonu v závislosti na klimatických podmínkách.
Nastavitelná rychlost, síla a čas pauzy automatického zavírání pohonu a jiné, viz Programování.
Diagnostika pomocí výstražného majáku.
Ozubené kolečko modul 4 je kompatibilní s ozubeným hřebenem v naší nabídce.
Pohon NICE Road RD400 je elektromechanický pohon vhodný pro klimatické podmínky na Slovensku a splňuje všechny evropské bezpečnostní normy.
Pohon NICE Road RD400 v obrazech
| odblokování | řídicí jednotka | schéma zapojení |
|---|---|---|
 |
 |
 |
| Návod odblokovat > |
Programování pohon > |
Podrobné informace na schéma zapojení > |
Podrobný schéma zapojení a další technické info naleznete na stránce samotného pohonu NICE Road RD400, případně v manuálu.
Upozornění: pokud pro pohon Road 400 nepoužijete fotobunky, nevadí, pohon může fungovat i bez fotobuněk, akorát je potřeba na svorkovnici propojit vstup 1 a 5.
Technické parametry pohonu NICE Road RD400
| Rychlost | 0,25 m/s |
|---|---|
| Napájení | 230V, 50Hz |
| Příkon | 210W |
| Točivý moment | 12NM |
| Max. jmenovitý točivý moment | 5 |
| Max. hmotnost brány | 400kg |
| Stupeň krytí | IP 44 |
| Pracovní teplota | -20°C až +50°C |
| Kategorie izolace | 1 |
| Modul převodovky | 4 |
Kompletní technické parametry na stránce samotného pohonu NICE Road RD400.
Příslušenství kompatibilní s NICE Road RD400
Dále doporučujeme dokoupit ke pohonu kompatibilní volitelné příslušenství, nebo zvolit některou již sestavenou cenově zvýhodněnou sadu:
| Co | Proč | Typ |
|---|---|---|
| Maják | Maják signalizuje pohyb brány blikáním - vhodné pro výjezdy se špatnou viditelností. Má také vestavěnou anténu - ovladač s delším dosahem. | - LED maják s anténou ELDC - multifunkční LED světlo WLT |
| Fotobuňky | Při zavírání detekují překážku a zastaví pohyb - brána nenarazí do žádného auta ani osoby. | - fotobuňky s klasickým zapojením BF - Era Photocell Medium EPM - Era Photocell Large EPL - Era Photocell Slim EPS - bezdrátové/klasické FT210 - Era Photocell Medium Antivandal EPMA |
| Vysílač | Pro dálkové ovládání brány. | - Era One ON2E, ON3EBD, ON3ELR, ON4E, ON9E - Era Flor Flo2RE, Flo4RE - FloR Flo2R-s, Flo4R-s - Inti INTI2, INTI2Y, INTI2L, INTI2B, INTI2R, INTI2G |
| Přijímač | Pro dálkové ovládání brány. V pohonu Road 400 je přijímač již integrován. Tyto další přijímače jsou doplňkové. |
- wifi přijímač IT4WIFI - gsm přijímač GSM LITE3+, GSM SMART3, GSM PROFI3 |
| Anténa | Pro lepší dosah ovladače. | - integrovaná v majáku ELDC - sólo anténa ABFKIT |
| Klávesnice | Pokud zapomenete dálkový ovladač nebo pokud k vám přijede hodně vozidel či lidí a nechcete všem dávat dálkový ovladač nebo jej otevírat sami. | - drátová EDS |
| Klíčový spínač | Ovládání brány klíčem pomocí spínače připojeného k pohonu na libovolném místě pomocí kabeláže. | - povrchový, s jednoduchou vložkou EKS - povrchový, s evropskou vložkou, EKSEU - zapuštěný, s jednoduchou vložkou EKSI - zapuštěný, s evropskou vložkou EKSIEU |
| Čtečky karet | Pohony můžete ovládat přiložením karty nebo klíčenky ke čtečce karet. | - ERA Transponder Reader ETP |
| Převodovka | Nezbytné pro automatizaci samotného pohonu - bez hřebenu nemá pohon čím pohybovat bránou. | - nylon, s ocel. výztuhou, 33cm LZ-1 - nylon, s ocel. výztuhou, 1m LZ-10 - nylon, s ocel. výztuhou, opačný, 1m LZ-15 - ocelový 30x8mm, 1m LZ-3 - ocelový 30x12mm, 1m LZ-5 - inoxový 30x10mm, 1m LZ-7 |
| Záložní zdroj napájení | V případě výpadku proudu udrží bránu v chodu. | - záložní baterie PS124 |
Příručky a dokumenty ke stažení
Doplňkové parametry
| Kategorie: | Sady posuvných pohonů do 400 kg (B) |
|---|---|
| Hmotnost: | 8.15 kg |
Buďte první, kdo napíše příspěvek k této položce.
