Sada pro výrobu samonosné posuvné brány do 4,5 ms pohonem NICE 80×80×5mm (SADA-04)

Sada komponentů pro výrobu samonosné brány nejvyšší kvality s vysoce spolehlivými ložisky.

Poznámka: SADA je ve srovnání s jednotlivými komponenty cenově zvýhodněná. Na požádání Vám složení SADY upravíme a odečteme odpovídající slevu. Pokud máte specifické přání, nebo se chcete poradit, zavolejte na 730 731 112, nebo napište na info@fortamigo.cz.

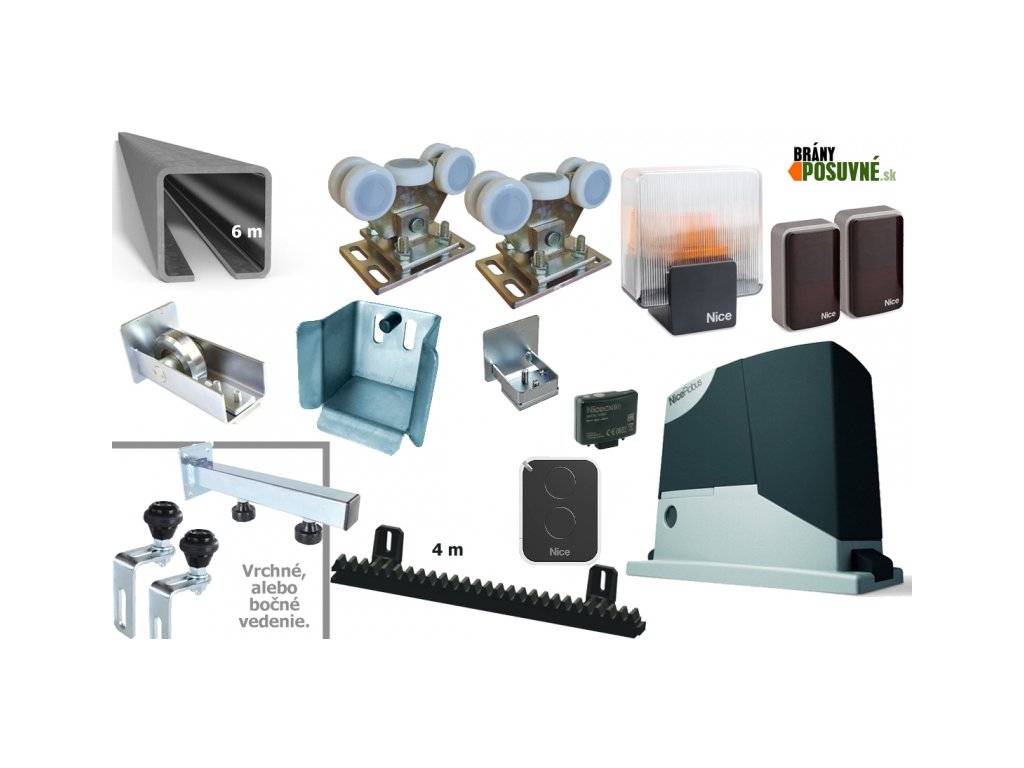

Sada obsahuje:			SADA-03	SADA-04
	2 ×	Vozík s pěti ložiskovými válečky	V-02-3	V-02-1
	Můžete si vybrat nylonové nebo kovové role. Nylonové kolečka umožňují vysoké zatížení brány, zabraňují opotřebení C-profilu a zaručují tichý chod brány. Cena nylonových a kovových rolí je stejná		Detail
	6 m	C-profil, bez povrchové úpravy	CP-70-6	CP-80-6
	Silnostěnný vodicí profil ve tvaru písmene C přivařený ke spodní části brány, pomocí kterého brána jezdí na vozících ukotvených v betonovém základu. Surová ocel bez povrchové úpravy.		CP-70 CP-80
	1 ×	Spodní nájezd	SN-1-70	SN-1-80
	Nájezdové kolečko je namontováno na začátku C-profilu, nabíhá do spodního dorazu umístěného na dorazovém sloupku, aby se brána při zavření odlehčila.		SN-1-70 SN-1-80
	1 ×	Spodní doraz	DK-1-70	DK-1-80
	Dojezdová kapsa je umístěná ve spodní části dorážecího sloupku. Odlehčuje tlakové a tahové síly působící na vozíky při zavřené bráně.		DK-1-70 DK-1-80
	1 ×	Vedení brány
	Vedení brány pro vertikální stabilizaci brány v příčném směru. Na výběr máte horní (1 × VVR-3-G) nebo boční vedení (2 × BR-43G).		Boční Vrchní
	1 ×	Kovová krytka C-profilu	SK-1-70	SK-1-80
	Krytka C-profilu posuvné brány se instaluje na začátek, případně i na konec vodícího C-profilu. Vkládá se do C-profilu a je k němu připevněna pomocí přítlačné desky.		SK-1-70 SK-1-80
	1 ×	Pohon NICE Robus 400	NICE-RB400
	Elektromechanický pohon NICE Robus 400 s řídicí jednotkou RBA3R10 s nosností až do celkové hmotnosti brány 400 kg.		Detail
	1 ×	Vzdálený NICE Era One ON2E	NICE-ON2E
	Dvoukanálová řídicí jednotka NICE Opera je kompatibilní se všemi jednotkami NICE s plovoucím O-kódem. Pomocí tohoto ovladače můžete ovládat dvě zařízení značky NICE nebo pomocí přijímače NICE FloX2R ovládat zařízení jiné značky.		Detail
	1 ×	Pár fotobuněk NICE Era Photocell EPMB	NICE-EPMB
	Po stranách šířky přechodu musí být instalovány bezpečnostní fotobuňky. Vydávají infračervený paprsek, který po přerušení autem nebo chodcem vyšle signál do pohonu, aby zastavil pohyb brány nebo zabránil jejímu otevření.		Detail
	1 ×	LED maják s anténou NICE ELDC	NICE-ELDC
	Výstražné světlo NICE LED blikající ELDC z nárazuvzdorného polykarbonátu s vestavěnou anténou pro delší dosah dálkového ovládání (až 150 m).		Detail
	1 ×	Přijímač NICE OXIBD	NICE-OXIBD
	Přijímač rádiového signálu z dálkových ovladačů.		Detail
	2 ×	Odemykací klíč
	V případě výpadku proudu slouží k odblokování hnacího ústrojí, aby bylo možné bránu ručně posunout tlačením nebo tažením.
	1 ×	Instalační příručka NICE Robus 400
	Instalační příručka pro úspěšnou instalaci s názornými nákresy zapojení, pokyny pro programování a párování.		Stáhnout
	1 ×	Příslušenství pro montáž pohonu
	Součásti pro montáž pohonu, šrouby pro nastavení výšky, montážní podložka, kotevní krytky, zarážky pro senzor pohonu.
	4 m	Ozubený hřeben s kovovou výztuhou	LZ-1-4
	Posuvná brána se staticky namontovaným ozubeným hřebenem a pastorkem se pohybuje pomocí hnacího ústrojí s ozubeným soukolím.		Detail

Všechny kovové součásti kromě C-profilu jsou povrchově chráněny pozinkováním. Přejděte na popis komponentů SADY.

Doručení SADY

Všechny SADY pro posuvné brány jsou skladem, expedice zboží do 48 hodin. SADU vám doručíme přímo na vaši adresu. Platit můžete hotově při převzetí (řidiči při převzetí zboží) nebo bankovním převodem předem. Cena dopravy pro tuto SADA pro celé Slovensko je 20,64 € s DPH pro SADA-03 a 24,06 € s DPH pro SADA-04. Další možností je vyzvednout si sadu osobně v Novém Městě nad Váhom.

Objednávání SADY

SADU si můžete objednat:

Instalace posuvných bran pomocí komponent SADA

Se sadou posuvné brány obdržíte montážní výkres, který obsahuje doporučené rozměry betonového základu a vzorové rozměry samonosných bran.

Rádi vám poskytneme konzultaci ohledně složení vaší stavebnice nebo sestavy. Můžete:

Ve fotogalerii naleznete zákaznické realizace posuvných bran postavených na našich komponentech.

Prodloužená záruka

Všechny kovové součásti v tomto SADE podléhají 36 měsíců prodloužené záruky. Kromě kovových součástí se záruka vztahuje také na nylonové díly, zejména na ložiskové válečky vozíkukteré tvoří základ samonosného mechanismu brány.

Na veškerou automatizační elektroniku v našem obchodě poskytujeme standardní záruku 24 měsíců.

Faktura, která bude přiložena k dodanému zboží, slouží jako záruční list.

Popis SADY pro výrobu samonosné posuvné brány

Kompletní SADA pro výrobu samonosné posuvné brány do šířky průjezdu 4,5 m a maximálně do 400 kg celkové hmotnosti samonosné brány. Kompletní sada s 6metrovým profilem C je za zvýhodněnou cenu. Na přání můžeme dodat C-profil řezaný na celé metry, který lze také svařit a dosáhnout tak šířky průjezdu více než 4,5 m.

Sada obsahuje nosné vozíky pro samonosné brány s pěti válečky, kde jsou použita ložiska. Vozíky mají možnost regulace a kývání, přičemž regulace slouží k "doladění" odrazu brány od země a kývání slouží k rovnoměrnému namáhání všech ložisek v tahu a tlaku. Vozíky se dodávají včetně montážní desky.

Součástí sady je dále spodní doraz a nájezdové kolečko, které „odlehčují“ namáhání brány a slouží i jako dorazové a bezpečnostní prvky. Díly této SADY jsou sestaveny tak, aby nebylo nutné dokupovat další komponenty (sadu však můžete doplnit, například o vrchní doraz).

Součástí sady je dále kompletní set pro automatizování posuvné brány: pohon brány a elektronické příslušenství (ovladače, maják, fotobunky).

Profil C je přivařen ke spodnímu rámu brány. Doporučujeme použít spodní jokl rámu brány minimálně 80x40x2mm, ostatní jokly pak 40x40, 60x40 nebo 80x40 - záleží na šířce průjezdu, celkové délce křídla brány a zamýšlené hmotnosti - poradíme vám. Rám brány musí být robustní a stabilní. Jakmile máte rám brány, namontujte vozíky na betonový základ (použijte ocelové hmoždinky, chemické kotvy nebo vozíky zabetonujte přímo do základu na závitové tyče). Rozměry betonového základu, společně s dalšími doporučenými postupy, Vám doručíme společně s výrobky, případně Vám poradíme na 00420730731112 nebo na info@fortamigo.cz.

Podrobnější informace o samonosných branách a komponentech, ze kterých lze bránu sestavit, najdete v části Často řešené situace při konstrukci posuvných bran.
